1.設計及結構特點

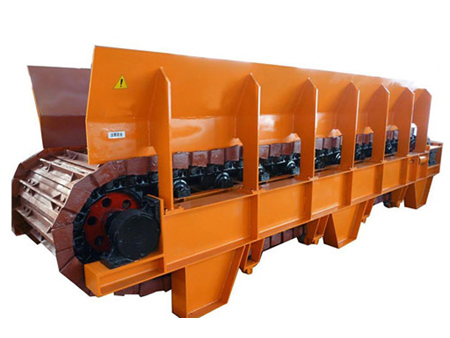

重型板式給料機，其特點如下(1)鏈板采用16Mn 20~22mm壓制而成的圓弧結構，圓弧鏈板相互配合，除耐磨外，還可以使設備在運輸物料時不漏料。圓弧鏈板又可分為單圓弧和雙圓弧兩種結構，其性能相 近,只是:采用單圓弧鏈板設備重量大,但加工成本低;采用雙圓弧鏈板,設備重量輕，設備寬度較小,但加工成本較高。(2)采用模鍛的工程機械鏈條(坦克鏈)，其材料好(鏈子:35CrMo;銷套材質:50Mn 銷軸:20CrMoTi強度大、壽命長,而且運行中不需要潤滑。

(3)鏈板采用多組托輪支承，使鏈板的支承點多，使每塊鏈板成為超靜定梁，受力好,變形小,而且托輪內置軸承，使設備運行的阻力小。

(4)驅動裝置與主軸、鏈輪與鏈輪軸均采用無鍵聯接(環型銷緊密聯接)使整機裝配、維修方便，也使雙鏈條的同步精度高，保證了設備運行中故障率低，各 部件受力均衡、損壞率低。(5)減速機采用兩級行星加直角減速器組合型硬齒面減速機，又采用單點浮動式支承，無地基，保證了減速機的傳動精度，也減少了打地基的費用，(6)拉緊彈簧采用復合橡膠彈簧，保證了拉緊穩定而且不易損壞，減少了設備的 故障率,(7)整機振動很小，可以不設地腳螺栓，只需要在基礎上予埋一些鋼板，將設備調好位置，把機座點在予埋鋼板上即可。

(8)采用變頻調速電機變速，根據用戶需要隨時調速,可保證不同的產量需要。運行可靠，操作方便。
